OBDSTAR MT203 CAN Driver/Gateway Simulator

O simulador de driver / gateway OBDSTAR MT203 CAN é uma ferramenta projetada para manutenção e reparo de eletrônicos automotivos com atualização gratuita de 2 anos. Ele fornece função de simulação de driver CAN e gateway, suporta vários veículos e é um dispositivo compacto, que é um bom ajudante para engenheiros de manutenção de eletrônicos automotivos.

Obdstar mt203 pode driver/gateway simulador suporte pode driver & simulação de gateway

O simulador de driver / gateway OBDSTAR MT203 CAN é uma ferramenta projetada para manutenção e reparo de eletrônicos automotivos com atualização gratuita de 2 anos. Ele fornece função de simulação de driver CAN e gateway, suporta vários veículos e é um dispositivo compacto, que é um bom ajudante para engenheiros de manutenção de eletrônicos automotivos.

Características do OBDSTAR MT203:

1. Usando MCU de alto desempenho STM32H723, velocidade de execução rápida;
2. Suporte padrão CAN, baixa velocidade (Can tolerante a falhas), protocolos CANFD:
3. Varredura automática, seleção manual da taxa de transmissão, operação de transmissão de entrada personalizada; taxa e outros modos para simular diferentes tipos de gateways;
4. Design integrado, vem com interruptor de resistor de 120Ω, fácil de operar;
5. Menu simples e intuitivo permite que você domine rapidamente o dispositivo;
6. Cabo de atualização mini USB conectado diretamente ao PC para atualização com uma tecla

Cenários de manutenção aplicáveis:

Reparação de ECU eletrônica automotiva (Airbag, Dash, BCM e outros módulos de simulação de teste de diagnóstico de gateway por BENCH)
Reparo de ECU eletrônica automotiva (Dash, Audio, Gear Lever, painel AC e outros módulos PODEM ser testados pela BEHCH)
Reparo de componentes do E-Car (compressor, DCDC, carregador de bordo e outros módulos de teste de diagnóstico de gateway de simulação pela BENCH)

Suporta Dash, Audio, Gear Lever, AC Panel e outras funções de teste para os modelos abaixo:

para AUDI, para FORD, para PORSCHE, para BENZ, para JAGUAR, para ROLLS-ROYCE, para, para LAMBORGHINI, para VOLKSWAGEN, para DODGE, para LAND ROVER, para VO-LVO.

Tipos/funções de protocolo suportados pelo OBDSTAR MT203:

1. Protocolos Suportados por Gateway

CAN padrão / CAN padrão
500K/250K 500K/125K
Taxa de transmissão personalizada

CAN padrão/CAN tolerante
500K/83,3K
500 mil/100 mil
500 mil/125 mil
125K/125K
Taxa de transmissão personalizada

Padrão CAN/CAN FD
500 mil/5 milhões
500 mil/2 milhões
Taxa de transmissão personalizada

2. Funções suportadas pelo driver CAN

Suporta Dash, Audio, Gear Lever, AC Panel e outras funções de teste para AUDI, BENZ, , DODGE, FORD, JAGUAR, LAMBORGHINI, LAND ROVER, PORSCHE, ROLLS-ROYCE, VOLKSWAGEN, VO-LVO e outras marcas.

Exibição de função: (do aplicativo OBDSTAR)

Página principal:



Pinagem da alavanca de câmbio:



Pinagem do painel:



Pinagem de rádio:



Perguntas frequentes sobre OBDSTAR MT203:

P:O dispositivo pode ser atualizado?
UM:Sim, você pode baixar o software do site oficial "Service-Download-One Click Upgrade Tool" e, em seguida, conectar o dispositivo ao computador com USB para atualizá-lo.

P: Por que a verificação automática falha?
UM:O sucesso da verificação automática depende de vários fatores:

1. Certifique-se de que o instrumento de diagnóstico e a ECU estejam conectados corretamente primeiro e que a ECU esteja ligada antes de realizar a varredura automática;
2. A ECU ligada por um período de tempo (alguns segundos ou minutos) não se comunicou, pode entrar no modo de hibernação, não consegue se comunicar, precisa ser ligada novamente;
3. Parte da ECU não tomará a iniciativa de enviar sinais CAN, neste momento é necessário configurar manualmente o dispositivo;
4. CANFD atualmente não suporta verificação automática, configure-o manualmente.

P:Onde verificar o diagrama de fiação do driver CAN?

UM:Você pode baixar o APP OBDSTAR na Apple Store e Google Play Store. Existem diagramas de fiação para Dash, Audio, Gear Lever, etc.

P: O que o resistor de 120Ω faz?
UM:Se a própria ECU não vier com um resistor de 120Ω, você precisará ligar a chave do resistor da unidade para que a linha CAN se comunique corretamente.

P:O protocolo Flexray é compatível?
UM:Não é suportado.

O pacote inclui:

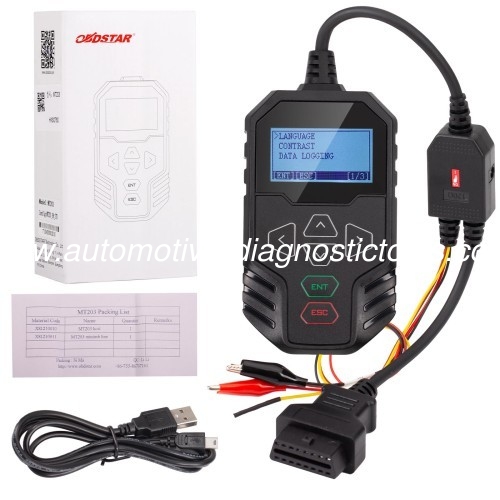

1 unidade x unidade principal obdstar mt203
1pc x cabo de atualização mini usb
